■ 機床簡介
●采用高端的數控系統支持精密和復雜的數學運算
●采用獨特的床身結構,十一軸五聯動
●工件軸采用高速直驅力矩電機轉臺全閉環控制
●高速高扭矩砂輪電主軸支持寬泛的加工類型
●抗扭曲磨削(扭轉控制磨削)
●豐富的機床配置及靈活的自動化方案
■ 適用范圍
減速機齒輪、工程機械齒輪、農機及汽車齒輪等中大批量齒輪
■ 技術規格

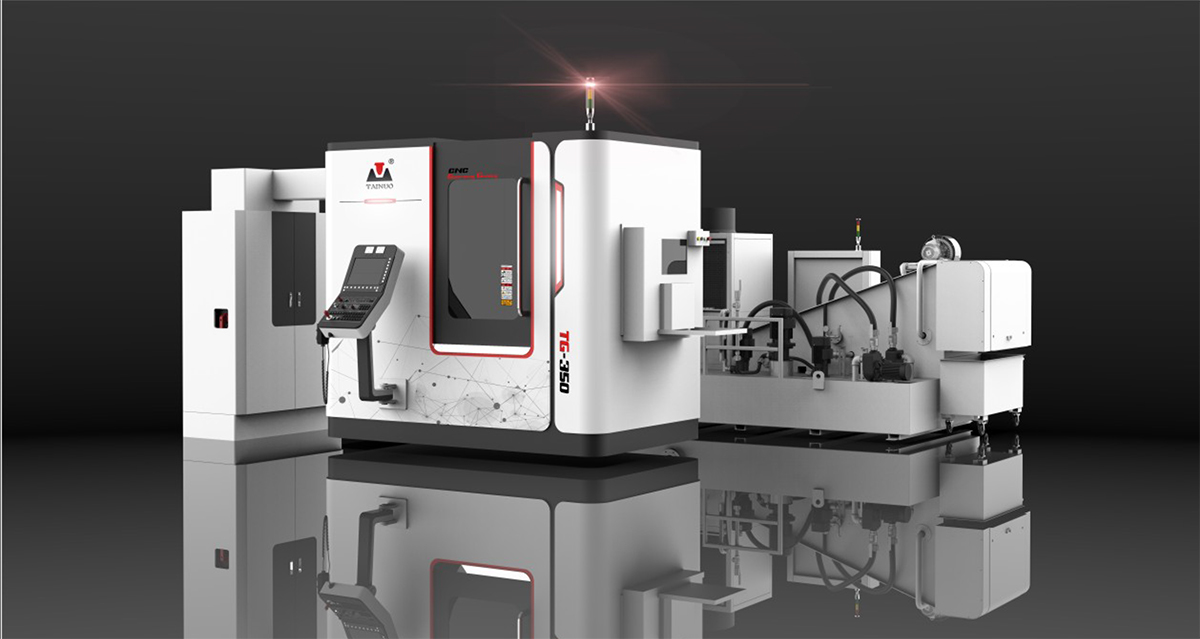

TG-350 | |
工件規格 | |
工件直徑(Max.) | Ф350mm |
工件模數(Max.) | M6 |
工件螺旋角(Max.) | ±45° |
C軸臺面直徑 | Ф180mm |
磨削參數 | |
主軸接口錐度 | HSK C80 |
砂輪規格(Max.) | Φ280 × φ115 × 160mm |
修整輪規格(Max.) | Φ140 × φ52 × 40mm |
運動參數 | |
砂輪主軸(S軸) | 23kw Max.7000rpm |
工作臺旋轉(C軸) | 21kw Max.1000rpm |
修整主軸(S2軸) | 1.7kw Max.6000rpm |
徑向軸(X軸) | 270mm(90-360mm) |
切向軸(Y軸) | 250mm(0-250mm) |
軸向軸(Z軸) | 600mm(150-750mm) |
尾座軸(W軸) | 400mm(350-750mm) |
總機規格 | |
機床電源 | 3AC 380V 60KVA |
控制系統 | FANUC 31i-B (11 Axes) |
安裝面積 | 5320×6320x2900mm |
主機重量 | 12,000kg |
