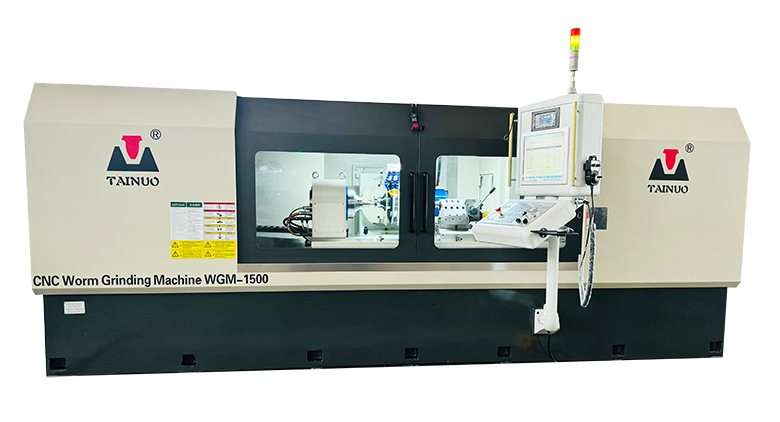

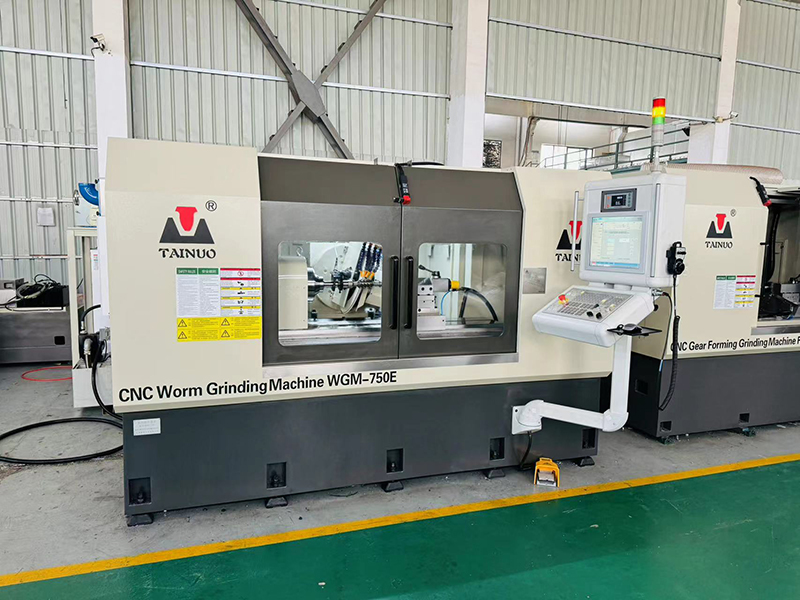

數控蝸桿磨床
■ 機床簡介
●采用高端的數控系統支持精密和復雜的數學運算
●采用獨特的床身結構，四軸三聯動
●Z &X軸使用直線電機的直驅技術全閉環控制
●工件軸采用直驅力矩電機轉臺全閉環控制
●可支持正反磨削保證高效加工
●即可成型式修整也可按形線軌跡雙軸插補式修整
●電主軸砂輪在線動平衡控制單元
■ 適用范圍

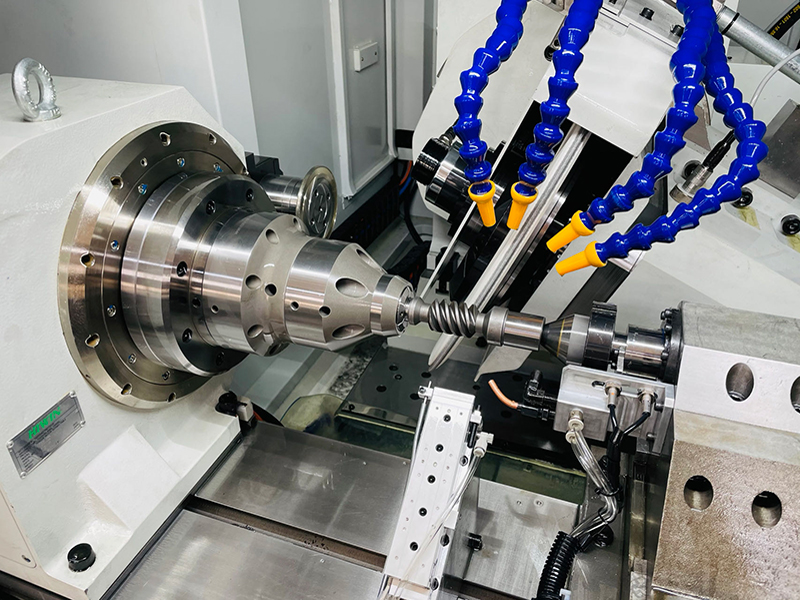

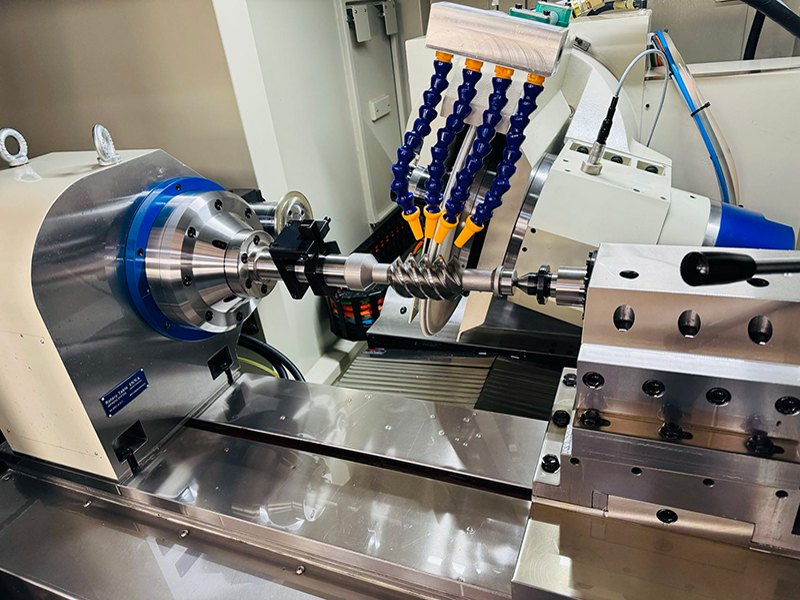

ZA/ZN/ZI/ZK/ZC型蝸桿(含雙導程)、滾絲輪、絲錐、螺紋、電子轉向\踏板等汽車行業用部件
■ 技術規格
| WGM-400 | WGM-750 | WGM-1000 | WGM-1500 | WGM-2000 | WGM-3000 | WGM-4000 | |
| 頂尖距(Max.) | 400mm | 750mm | 1000mm | 1500mm | 2000mm | 3000mm | 4000mm |
| 有效加工長度 | 400mm | 600mm | 1000mm | 1500mm | 2000mm | 3000mm | 4000mm |
| 加工模數（Max.） | M4 | M8（M12） | M12 | M16 | M24 | M30 | M40 |
| 頂尖中心高 | 210mm | 250mm | 250mm | 250mm | 250mm | 250mm | 250mm |
| 加工直徑（Max.） | Ф200mm | Ф250mm | Ф250mm | Ф250mm | Ф250mm | Ф250mm | Ф250mm |
| 磨削螺旋升角 | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| 磨削頭數 | 任意/Any | 任意/Any | 任意/Any | 任意/Any | 任意/Any | 任意/Any | 任意/Any |
| 工作臺橫向行程 | z=600mm | z=790mm | z=1200mm | z=1700mm | z=2200mm | z=3200mm | z=4200mm |
| 砂輪架縱向行程 | X=330mm | X=340mm | X=340mm | X=340mm | X=340mm | X=340mm | X=340mm |
| 砂輪電主軸 | 15kw 7000rpm | 22kw 4000rpm / 25 kw 6000rpm | 35kw 4000rpm / 44kw 4000rpm | ||||
| 砂輪規格 | Ф450×φ203mm | Ф500×φ203mm | Ф500×φ203mm | Ф500×φ203mm | Ф500×φ203mm | Ф500×φ203mm | Ф500×φ203mm |
| 數控系統 | FANUC / LYNUC | FANUC / LYNUC | FANUC / LYNUC | FANUC / LYNUC | FANUC / LYNUC | FANUC / LYNUC | FANUC / LYNUC |
| 機床電源 | 3AC 380V 35KVA | 3AC 380V 40KVA | 3AC 380V 40KVA | 3AC 380V 40KVA | 3AC 380V 45KVA | 3AC 380V 45KVA | 3AC 380V 45KVA |
| 機床主機尺寸 | 2400×2200×1950 | 2950×2100×1950 | 4300×2100×1950 | 4920×2100×1950 | 5930×2100×1950 | 5000×2100×1950 | 6250×2100×1950 |
| 機床主機重量 | 6,000kg | 7,000kg | 8,500kg | 10,000kg | 12,000kg | 11,000kg | 13,500kg |
