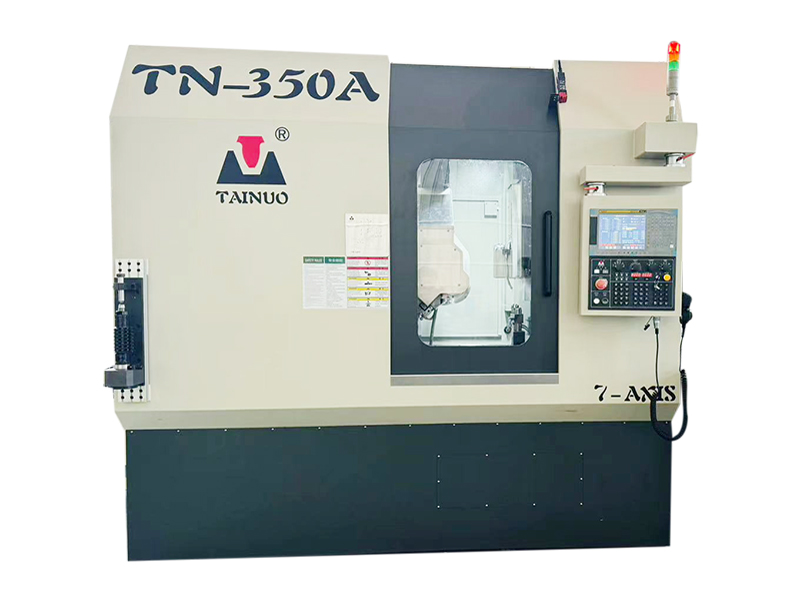

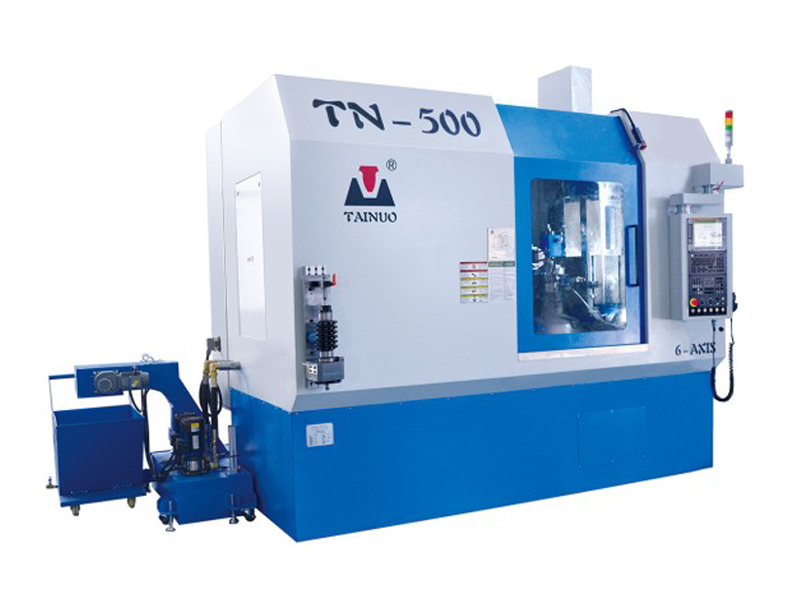

數控高速滾齒機
■ 機床簡介
●采用高端的數控系統支持精密和復雜的數學運算
●四軸聯動及豐富的自動化配置
●采用獨特的結構設計帶來可靠的高剛性床身
●具有熱應變預防技術的快速排屑的漏斗系統
●工件軸采用直驅力矩電機高速轉臺全閉環控制
●穩定可靠的滾刀主軸箱設計
●適合重載切削的抱閘系統
■ 技術規格
| TN-350 | TN-500 | |||
| 工件規格 | ||||
| 工件尺寸(外徑x模數) | Φ350mm × M6/M8 | Φ500mm × M12/M14 | ||
| 工件螺旋角 | ±45° | +35°/-45° | ||
| C軸臺面直徑 | Φ260/Φ300mm | Φ450mm | ||
| 滾刀 | ||||
| 主軸接口錐度 | BT#40 | BT#50 | ||
| 滾刀尺寸（外徑x長度） | Φ150mm × 200mm | Φ200mm × 240mm | ||
| 竄刀量（Max.） | 200mm | 240mm | ||
| 運動參數 | ||||
| 滾刀軸（B軸） | Max.1000rpm | S1=35.8Nm S3=95.5Nm | Max.500rpm | S1=52.5Nm S3=118Nm |
| 工作臺旋轉（C軸） | 200/300rpm | 直驅 825/1000Nm | 100rpm | 直驅 2000Nm |
| 徑向軸（X軸） | Max.5000mm/min | 265mm(35-300mm) | Max.4000mm/min | 350mm(90-440mm) |
| 切向軸（Y軸） | Max.1500mm/min | 200mm(0-200mm) | Max.1000mm/min | 240mm(0-240mm) |
| 軸向軸（Z軸） | Max.5000mm/min | 320mm(150-470mm) | Max.4000mm/min | 380mm(250-630mm) |
| 刀架回轉（A軸） | Max.720deg/min | ±45° | Max.200deg/min | ±45° |
| 尾座軸（U軸） | Max.4000mm/min | 350mm(340-690mm) | Max.5000mm/min | 420mm(455-875mm) |
| 總機規格 | ||||
| 機床電源 | 3AC 380V 35KVA | 3AC 380V 40KVA | ||
| 控制系統 | FANUC 0i-MF Plus | FANUC 0i-MF Plus | ||
| 安裝面積 | 3500×2900×3000mm | 3900×4300×3100mm | ||
| 主機重量 | 11,000kg | 14,000kg | ||
